Bohrbild / Gewinde / Planfläche
Bohrbildplatte
Flaches Musterteil mit mehreren Bohrungen, Gewinden und bearbeiteten Funktionsflächen.
Fräsen · Bohrbild · Gewinde
HPO - Häfner Präzisionsteile Oberrot GmbH
Fertigungsbeispiele für technische Bauteilanforderungen
Die Beispiele zeigen typische Anforderungen aus der CNC-Fertigung: Passungen, Bohrbilder, Taschen, Gewinde, Funktionsflächen, Oberflächen und Mehrseitenbearbeitung. Sie dienen als Orientierung, welche technischen Aufgaben HPO übernehmen kann – die konkrete Machbarkeit bewerten wir anhand Ihrer Zeichnung, Stückzahl, Material- und Prüfanforderungen.
Was unsere Fertigungsbeispiele zeigen
Die gezeigten Bauteile sind reale Fertigungsteile und werden mit ausdrücklicher Kundenfreigabe dargestellt. Sie veranschaulichen typische Anforderungen an Geometrie, Bearbeitungsschritte und Qualitätsmerkmale unserer CNC-Fertigung. Vertrauliche Zeichnungen, Maße, Artikelnummern oder Projektinformationen werden nicht veröffentlicht.
Drehteil / Schlitze / Rändelbereich
Funktionswelle mit Konturen
Drehteil mit abgestuften Durchmessern, Schlitzen, Gewinde und funktionsrelevanten Konturen.
Drehen · Kontur · Funktionsflächen
Dreh-Fräs-Kombination

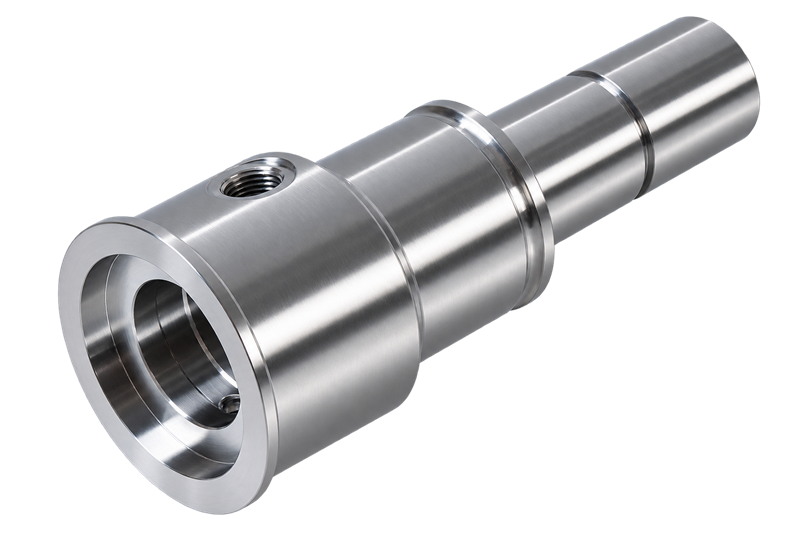

Präzisionsadapter
Rotationssymmetrisches Musterteil mit Dreh-, Fräs- und Bohrbearbeitung sowie abgestuften Funktionsdurchmessern.
Drehen · Fräsen · Innenkontur · Querbohrung
Flansch / Passung / Gewinde

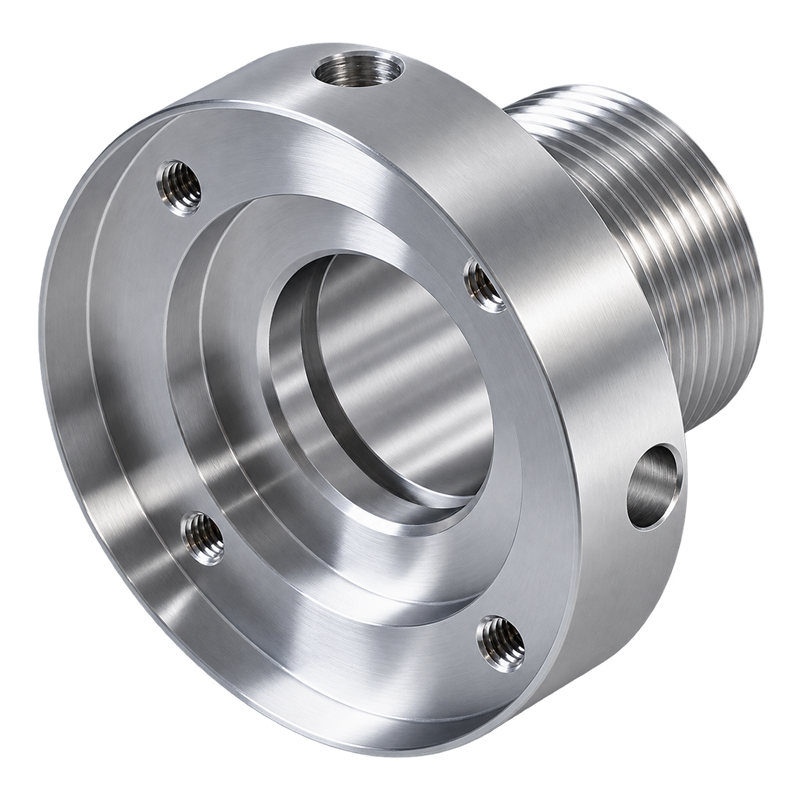

Flanschbauteil
Rundes Bauteil mit Flanschgeometrie, Gewinden, Passflächen und seitlicher Bohrung.
Drehen · Flansch · Passfläche
Dreh-/Fräskombination
Dreh-Fräs-Kombiteil
Komplexeres Musterteil mit Drehgeometrien, Fräsflächen, Bohrungen und mehreren Funktionsbereichen.
Drehen · Fräsen · Mehrseitenbearbeitung
Anfrage
Zeichnung senden. Machbarkeit klären. Angebot erhalten.
Für eine belastbare Bewertung benötigt HPO idealerweise Zeichnung, Stückzahl, Material, Oberflächenanforderung, besondere Prüfmerkmale und gewünschten Liefertermin.
bestellungen-hpo@haefner.deWas in der Anfrage helfen kann
- Zeichnung oder technische Beschreibung als E-Mail-Anhang beifügen
- Stückzahl und gewünschte Losgröße nennen
- Material und Oberflächenanforderung angeben
- besondere Prüfmerkmale und Liefertermin ergänzen
